La Guida Definitiva ai Migliori Software 2025 per la Gestione ed Elaborazione (Con Focus sull'Integrazione BIM).
Le nuvole di punti, come ormai saprai se leggi questi miei pensieri, sono diventate uno strumento essenziale per professionisti nel settore AEC (Architettura, Ingegneria, Costruzioni).

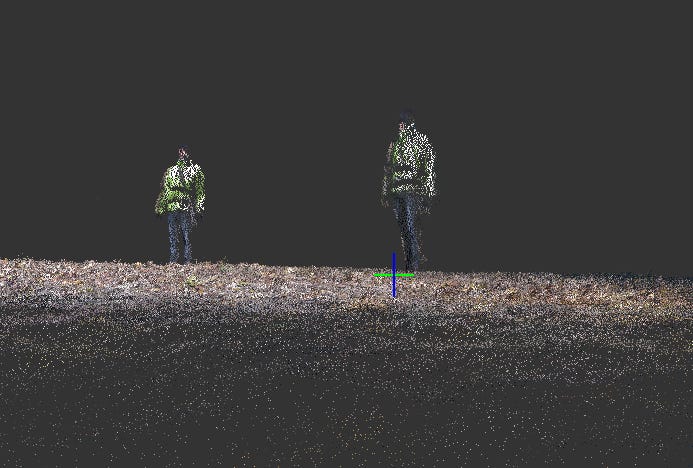

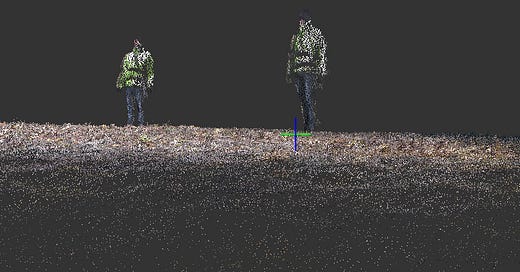

Il rilievo tramite nuvole di punti offre una rappresentazione digitale, accurata e sufficientemente precisa, di ambienti e oggetti reali.
Che si tratti di rilievi architettonici, monitoraggio di cantieri o copie di beni culturali, la gestione e l'elaborazione efficiente di questi dataset è fondamentale.
Ecco perchè voglio condividere con te un elenco dei migliori software, secondo il mio personalissimo punto di vsita, disponibili sul mercato, sia open source che a pagamento, evidenziando le loro caratteristiche principali, compatibilità con sistemi operativi (Windows e macOS) e, soprattutto, le integrazioni con i principali software BIM authoring come Archicad, Revit e Edificius.
Vai con l’elenco:
Software Open Source
CloudCompare:
Descrizione: CloudCompare è un software open source versatile e potente, ideale per la visualizzazione, l'editing e l'analisi di nuvole di punti e modelli mesh 3D.
Funzionalità Principali:
Registrazione di nuvole di punti (allineamento).
Segmentazione e classificazione.
Calcolo di distanze, volumi e altre misure.
Generazione di modelli mesh.
Filtri per la riduzione del rumore e la semplificazione della nuvola.
Sistema Operativo: Windows, macOS, Linux.
Integrazione BIM: CloudCompare non ha un'integrazione diretta "one-click" con i software BIM, ma può esportare i dati in formati compatibili (es. .las, .e57) che possono poi essere importati in Archicad, Revit o Edificius. Richiede una fase di preparazione e allineamento delle coordinate per garantire la corretta posizione nel modello BIM.
MeshLab:
Descrizione: Un altro software open source ampiamente utilizzato, focalizzato sull'elaborazione e la pulizia di mesh 3D ( mavà…dal nome non avrei mai detto), può anche compiere operazioni partendo da nuvole di punti.
Funzionalità Principali:
Semplificazione e ottimizzazione di mesh.
Rimozione del rumore e correzione di artefatti.
Ricostruzione di superfici.
Texture mapping.
Sistema Operativo: Windows, macOS, Linux.
Integrazione BIM: Simile a CloudCompare, MeshLab non si integra direttamente con i software BIM. L'esportazione in formati standard (es. .obj, .stl) consente l'importazione successiva nei software BIM, ma richiede attenzione all'allineamento e alla georeferenziazione.
Software a Pagamento:
Gexcel Reconstructor:
Descrizione: Gexcel Reconstructor è un software specializzato nell'elaborazione di dati 3D provenienti da scanner laser, droni e sistemi mobile mapping. Offre strumenti avanzati per la registrazione, la georeferenziazione e l'estrazione di informazioni utili per il BIM e altre applicazioni.
Funzionalità Principali:
Registrazione automatica e manuale di scansioni.
Georeferenziazione con punti di controllo e GNSS.
Classificazione automatica di elementi (es. edifici, terreno, vegetazione).
Estrazione di modelli CAD e BIM-ready.
Creazione di ortofoto e modelli digitali del terreno (DTM).
Sistema Operativo: Windows.
Integrazione BIM: Reconstructor offre funzionalità specifiche per la creazione di modelli BIM-ready a partire dalle nuvole di punti. Permette l'estrazione automatica di elementi architettonici (muri, finestre, porte) e la loro esportazione in formati compatibili con i software BIM come IFC. Gexcel offre anche plugin e workflow guidati per facilitare l'integrazione con Archicad, Revit e altri software.
Trimble RealWorks:
Descrizione: Una soluzione completa per la gestione di dati di scansione 3D, con un focus sull'accuratezza e l'efficienza.
Funzionalità Principali:
Registrazione automatica di scansioni.
Georeferenziazione avanzata.
Estrazione di feature (es. piani, cilindri).
Creazione di modelli 3D.
Strumenti di reporting.
Sistema Operativo: Windows.
Integrazione BIM: Trimble RealWorks offre un'integrazione più stretta con i software BIM di Trimble (es. Tekla Structures). Per l'integrazione con Archicad, Revit o Edificius, si utilizzano formati di scambio standard (.las, .e57) o plugin specifici (se disponibili).
Autodesk ReCap Pro:
Descrizione: Parte dell'ecosistema Autodesk, ReCap Pro è progettato per convertire le realtà acquisite in modelli 3D utilizzabili direttamente nei software Autodesk come Revit e AutoCAD.
Funzionalità Principali:
Registrazione automatica di scansioni.
Pulizia e segmentazione delle nuvole di punti.
Mesh generation.
Integrazione diretta con Revit e altri software Autodesk.
Sistema Operativo: Windows.
Integrazione BIM: L'integrazione con Revit è il punto di forza di ReCap Pro. Permette di importare le nuvole di punti direttamente in Revit, utilizzandole come riferimento per la modellazione BIM. Il flusso di lavoro è ottimizzato per l'ambiente Autodesk.
Leica Cyclone REGISTER 360:
Descrizione: Un software potente per la registrazione di nuvole di punti, progettato per gestire grandi dataset in modo efficiente.
Funzionalità Principali:
Registrazione automatica e manuale di scansioni.
Georeferenziazione avanzata.
Pubblicazione di dati su Leica TruView (per la visualizzazione online).
Sistema Operativo: Windows.
Integrazione BIM: Cyclone REGISTER 360 supporta l'esportazione in formati compatibili con i software BIM. Leica offre anche plugin e soluzioni per un'integrazione più profonda con specifici software BIM.
L'integrazione delle nuvole di punti con i software BIM è un processo cruciale per sfruttare appieno il potenziale di entrambe le tecnologie. Ecco alcuni aspetti da considerare per Archicad, Revit e Edificius:
Archicad: Archicad supporta l'importazione di nuvole di punti in formati come .e57 e .pts. È importante assicurarsi che le coordinate siano correttamente allineate per garantire la sovrapposizione accurata con il modello BIM. Plugin di terze parti possono semplificare il processo di importazione e gestione.
Revit: Come menzionato, ReCap Pro offre un'integrazione nativa con Revit, semplificando l'importazione e l'utilizzo delle nuvole di punti come riferimento per la modellazione. Revit supporta anche l'importazione di altri formati di nuvole di punti, ma potrebbe richiedere una preparazione preliminare dei dati.
Edificius: Edificius consente l'importazione di nuvole di punti e la loro visualizzazione all'interno dell'ambiente BIM. La modellazione può essere eseguita direttamente sulla nuvola di punti, sfruttando le informazioni geometriche acquisite.
La scelta del software giusto dipende dalle tue esigenze specifiche, dal tuo budget e dal tuo flusso di lavoro.
CloudCompare offre funzionalità potenti a costo zero, ma richie una curva di apprendimento più ripida e una maggiore familiarità con l'elaborazione dei dati.
I software a pagamento, d'altra parte, offrono spesso un'interfaccia più intuitiva, funzionalità avanzate e un supporto tecnico dedicato.
Software come Gexcel Reconstructor si posizionano come soluzioni molto verticali e specializzate per flussi di lavoro verso la metodologia BIM, offrendo strumenti per l'estrazione automatica di elementi e la creazione di modelli BIM-ready.
Indipendentemente dal software scelto, è fondamentale comprendere i principi fondamentali della gestione delle nuvole di punti e dell'integrazione BIM per ottenere risultati accurati ed efficienti.
Esistono poi svariati plug-in specifici per Archicad e Revit, ma questa forse è un’altra storia!
Quali software per la gestione di nuvole di punti utilizzi? Condividi la tua esperienza nei commenti!
Hai domande sull'integrazione delle nuvole di punti con il tuo software BIM? Lascia un commento e cercherò di aiutarti.
